La Jaula de Faraday (también conocida como Blindaje de RF), es una sala blindada contra las ondas electromagnéticas ambientes, especialmente aquellas cuya frecuencia se encuentra del orden de las frecuencias de radio (radiofrecuencia, o RF).
En laboratorios especiales o en salas de electromedicina (particularmente en salas de Resonancia Magnética), estas interferencias pueden afectar el funcionamiento y la calidad de imágenes de algunos equipos, de modo que la mayoría de los fabricantes exige la construcción de un Blindaje de RF en estas salas para garantizar en su interior niveles acordes con la atenuación requerida.
El Blindaje de RF es esencialmente una gran caja de material de alta conductividad eléctrica (típicamente aluminio o cobre) montada sobre un esqueleto de madera, el que a su vez se apoya en una estructura pre-existente (pared de cemento o yeso) para mayor rigidez, aunque puede ser también autoportante. -1 (http://www.dalde.com.ar/productos/blindajes/jaula-de-faraday)
A CONTINUACIÓN UNA SERIE DE FOTOGRAFIAS DE LA CONSTRUCCIÓN DE UNA JAULA DE FARADAY PARA UN RESONADOR MAGNETICO DE 1.5 TESLAS,
UBICACIÓN: GUATIRE, ESTADO MIRANDA, VENEZUELA
FECHA: MAYO 2015

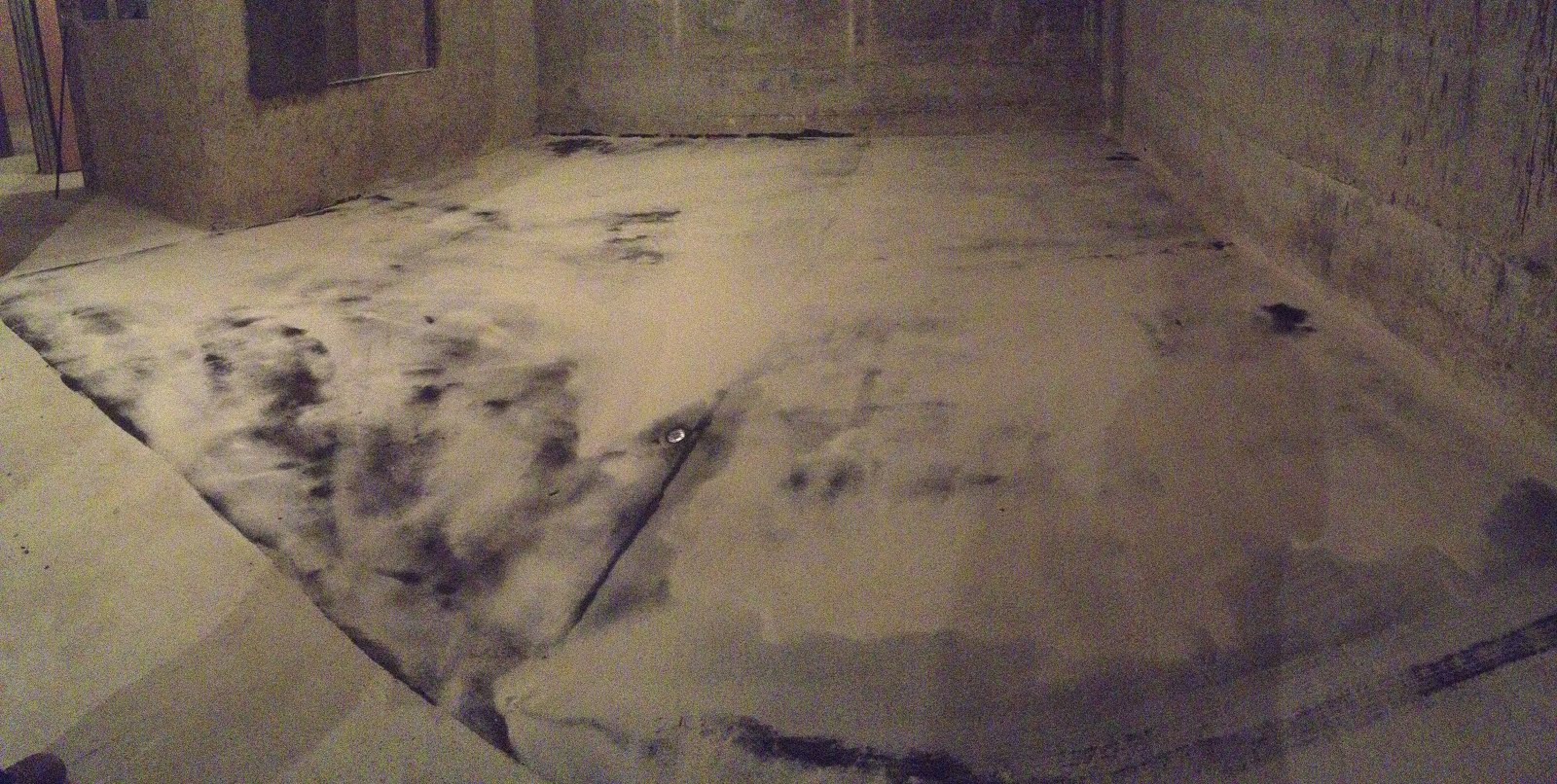

NIVELACIÓN:
El piso debe estar liso y perfectamente nivelado
SUB-BASE:
Se coloca una base y antes de la 1era capa de laminas de cobre en el piso
PISO JAULA:
Se instalan las laminas de cobre soldadas en las juntas y se hace el perímetro
PARDES:
Sobre el perímetro se instalan las paredes que son unos bastidores recubiertos de laminas de cobre
Luego de armado el perímetro de las paredes (dejando el espacio por donde se introducirá el Equipo) y construido el techo, se vacía el autonivelante que recibirá el vinyl del acabado de piso definitivo
Después de terminado el perímetro y el techo se instalan los paneles de yeso con Melamina por una sola cara que son el acabado definitivo de las parede
En el Perímetro se deja la ventana hacia el cuarto de control y el marco donde se instalará la puerta de acceso al cuarto del resonador
Terminada la panelería de las paredes, se instala el cielo raso que en este caso es de suspensión visible con laminas de fibra mineral
Terminados los acabados se procede a introducir el equipo a su ubicación definitiva
Con el equipo ya en su sitio se procede a cerrar la pared de acceso donde en este caso estaban los filtro de las instalaciones y el filtro panel que controla el Resonador
